古建筑文物解决方案
产品详情

古建筑文物解决方案

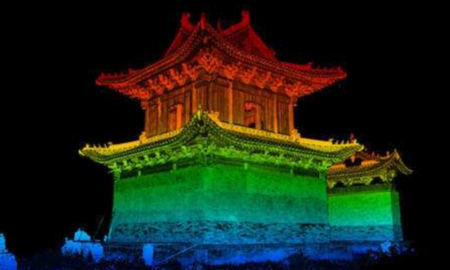

在对古建筑进行三维分析的工作中,三维激光扫描技术与传统的测量技术相比有相当大的优势。三维激光扫描技术能快速完整的获得建筑物的三维信息,并能够方便有效的生成建筑物的三维模型。由于三维激光扫描技术获得的是三维点云数据,因此能充分体现出建筑物的特征信息。通过对建筑物进行整体扫描能为后续的数据处理提供丰富的源数据。

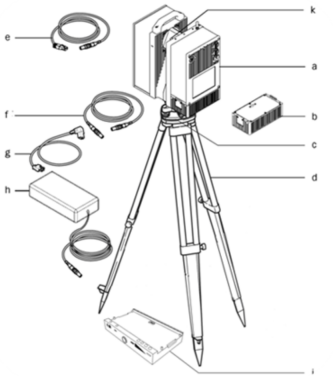

aZ+F   5016主机

b、5016 锂电池

c、基座

d、三脚架

e、数据线

f、外接电源线

g、适配器电源线

h5016电源适配器

i5016充电器

k、激光扫瞄镜




行业优势


通过三维激光扫描仪,可以获得古建筑的三维点位信息、             海量三维点云数据可以表现出

表面反射强度信息、表面颜色信息。                                             复杂的古建筑,用途广泛。


解决方案

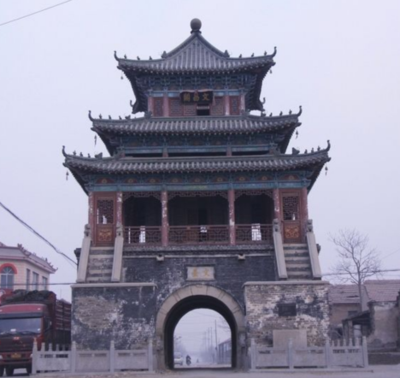

我国古建筑历史悠久,古建筑风格迥异,展现出不同的风土人情。然而近年来由于市政建设、房地产开发、旅游业发展以及不可抗拒的自然因素,导致现存的古建受到破坏乃至毁灭。因此,开展古建数字化保护工作刻不容缓。


一、现状与困难

在古建保护中,重要的工作之一就是对原始建筑资料的保存,传统的方法通过人工测量以及二维图纸将建筑信息记录成册。这种测量过程中费时费力,精确度低,而且无法直观表达建筑物的三维信息。



二、技术优势

1)、技术特点

1、随着三维激光扫描技术的出现,结合相关制图建模软件和虚拟现实技术,重现古建的三维结构信息逐渐成为古建筑保护的研究焦点。

2、 通过三维点云数据不仅可以逼真再现古建的风貌,而且也真实的保存了建筑物室内外一体的尺寸及结构特征,可以方便快捷的提取古建筑的各种结构数据和尺寸。

3、这些数据是进行古建筑文物数字化保护的基础,通过真彩色三维点云数据,可以清晰的展现建筑的梁柱结构,对于建筑变形监测及修复重建有重要知道意义。也可以在文物遭破坏后,为恢复古建的原貌提供参考依据。




2)、设备概况

1. Z+F IMAGER系列三维激光扫描仪是世界上精度较高的相位式三维激光扫描仪,最高噪音精度可达0.2mm

2. 有效测量距离最高可达360米,内置相机可生成8000万像素的高分辨率影像数据,并生成真彩色点云数据。

3. 最大测点速率超过一百万点每秒,保证在长距离下高质量的数据结果。

4. 360°×320°的视野保证了超广的扫描范围,同时最大减少了扫描站数。

5.其创新性的率先采用内置GPS、IMU、compass等定位传感器,可以辅助外业快速无标靶定位拼接,真正实现了高效率的扫完即拼接。




三、解决方案

三维激光扫描在古建保护中的应用很广,根据不同的需求可以生成相应的成果。主要工作流程包括以下几个步骤:

1、 在实施具体扫描计划之前,需要制定严密的扫描方案,根据数据采集的精度需求和被扫描物体现场环境,确实扫描路线、扫描站数、仪器站位置、扫描密度选择。

2、 数据获取,包括三维点云数据采集和纹路信息的获取。

3、 点云数据预处理,主要包括点云的去噪,配准和点云着色,导出真彩色点云数据。

4、 后期成果应用于展示,包括正射影像图、平面图、剖面图、立面图,部分项目还需提供古建精细三模型。
